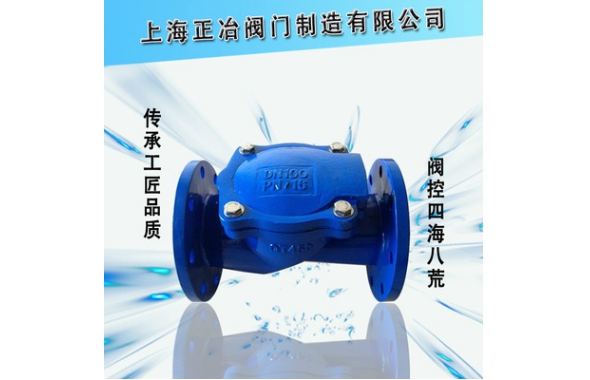

HC44X橡胶瓣止回阀
 |
 |
 |
HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
主要技术参数
公称压力(Mpa) | 1.0 | 1.6 |
壳体试验压力(Mpa) | 1.5 | 2.4 |
密封试验压力(Mpa) | 1.1 | 1.76 |
适用温度℃ | <80< p=""> | |
适用介质 | 清水、油品 | |
主要零件材料
阀体、阀盖 | 灰铸铁、碳钢 |
阀瓣 | 橡胶组合件 |
弹簧 | 不锈钢 |
主要外形尺寸
公称通径(DN) | L | H |
40 | 165 | 180 |
50 | 200 | 190 |
65 | 215 | 210 |
80 | 240 | 230 |
100 | 290 | 250 |
125 | 330 | 280 |
150 | 355 | 315 |
200 | 500 | 370 |
250 | 620 | 430 |
300 | 700 | 475 |
350 | 785 | 550 |
400 | 915 | 600 |
